上新啦!混合集成型大功率IGBT驅動模塊

時間:2021/12/16 14:14:49瀏覽次數:4545

IGBT(Insulated Gate Bipolar Transistor)是能源變換與傳輸的核心半導體器件,屬于國家戰略性新興產業,因其同時具有MOSFET的高輸入阻抗、低驅動功率和GTR的低導通壓降的優點,被廣泛應用于直流電壓600V及以上的大功率電力電子系統中,如變頻器、開關電源、照明系統、軌道交通、智能電網、航空航天、電動汽車以及新能源裝備等領域。

IGBT驅動模塊作為IGBT穩定工作的核心驅動管理器件,在整個系統工作中有極其重要的意義,目前國際上比較著名的IGBT驅動模塊企業有Mitsubishi、CONCEPT(PI)等企業,近日西安寬禁帶半導體應用研究中心成功研發了混合集成型大功率IGBT驅動模塊SW57962,可完美兼容Mitsubishi的M57962,滿足600V、1200V、1700V等大功率單管IGBT驅動需求,最大可驅動600A的IGBT單管。

SW57962內部采用高隔離電壓、高共模抑制比的光電隔離器,耐壓可達3750V。同時SW57962兼容TTL電平和CMOS信號兩種輸入,最高工作頻率為40KHz,同時具備過流保護、故障輸出、盲區可調、過流軟關斷、固定周期復位等完善的保護功能。

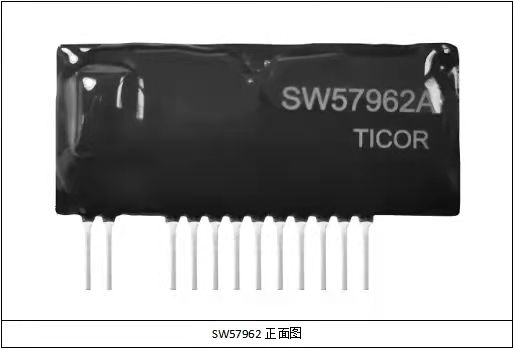

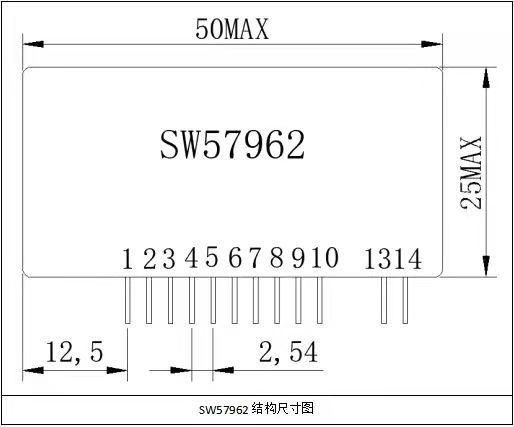

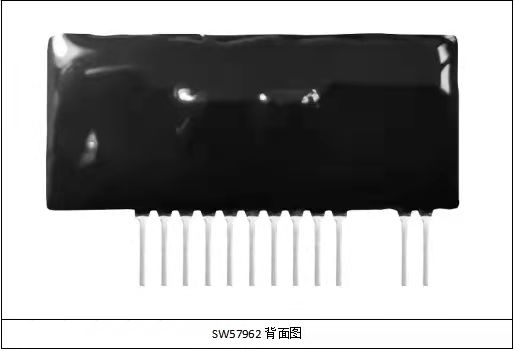

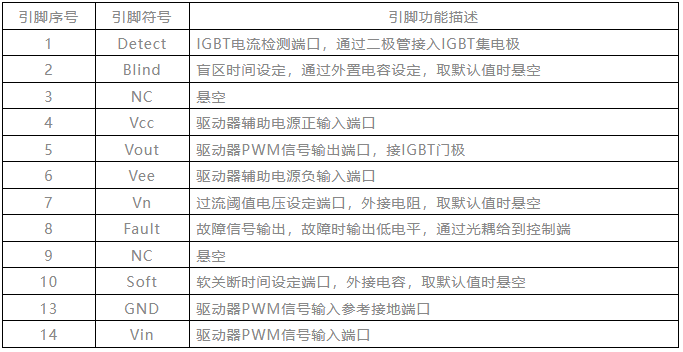

SW57962的尺寸為50mm*25mm,采用SIP的管腳封裝形式,共有腳位14個,其中11,12管腳為空置狀態,各PIN腳之間的距離為2.54mm,各PIN腳功能定義如下:

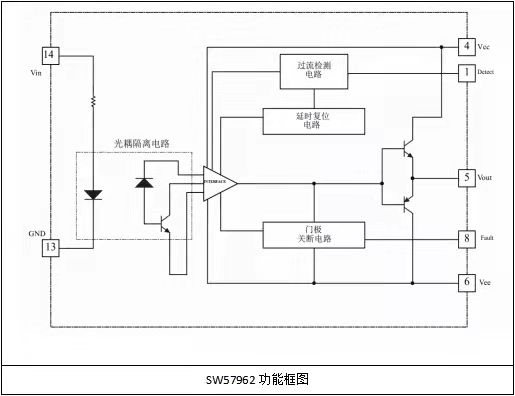

從SW57962的內部原理功能框圖可以看出SW57962主要功能塊由四部分組成,分別是光耦隔離電路、過流檢測電路、門極關斷電路、延遲復位電路等單元組成。光耦隔離電路主要用于驅動信號的電氣隔離及信號傳輸的作用;過流檢測電路用于IGBT過流信號的檢測,具體閾值可進行外部調節;門級關斷電路主要作用為異常條件下對IGBT驅動進行關斷,同時將該異常信號輸出反饋至控制級;延遲復位電路主要用于故障信號去除后進行延遲復位,使得驅動信號恢復正常,達到軟開啟的效果。

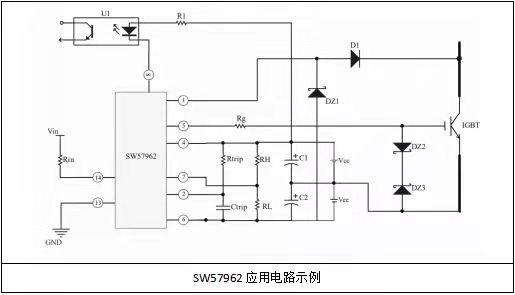

下圖為SW57962的典型應用圖,其中U1為故障信號傳輸隔離光耦,Vin為驅動信號輸入端口。在實際使用中可根據實際需求調整外部參數及電路,從而達到與系統最優的匹配效果。

SW57962作為“西安寬禁帶半導體應用研究中心”研發的第一款外置驅動電源的IGBT驅動器產品,其保護功能完善、可靠性高、驅動能力強,可完全兼容三菱的M57962,客戶可直接更換進行驗證使用。西安寬禁帶半導體應用研究中心還有多款IGBT驅動器及IGBT模組驅動器產品正在研發中,后期可提供外置電源的大功率IGBT驅動器、內置電源的大功率IGBT驅動器、IGBT模組驅動器等系列化的IGBT驅動器產品,滿足客戶各種使用場景的需求。
